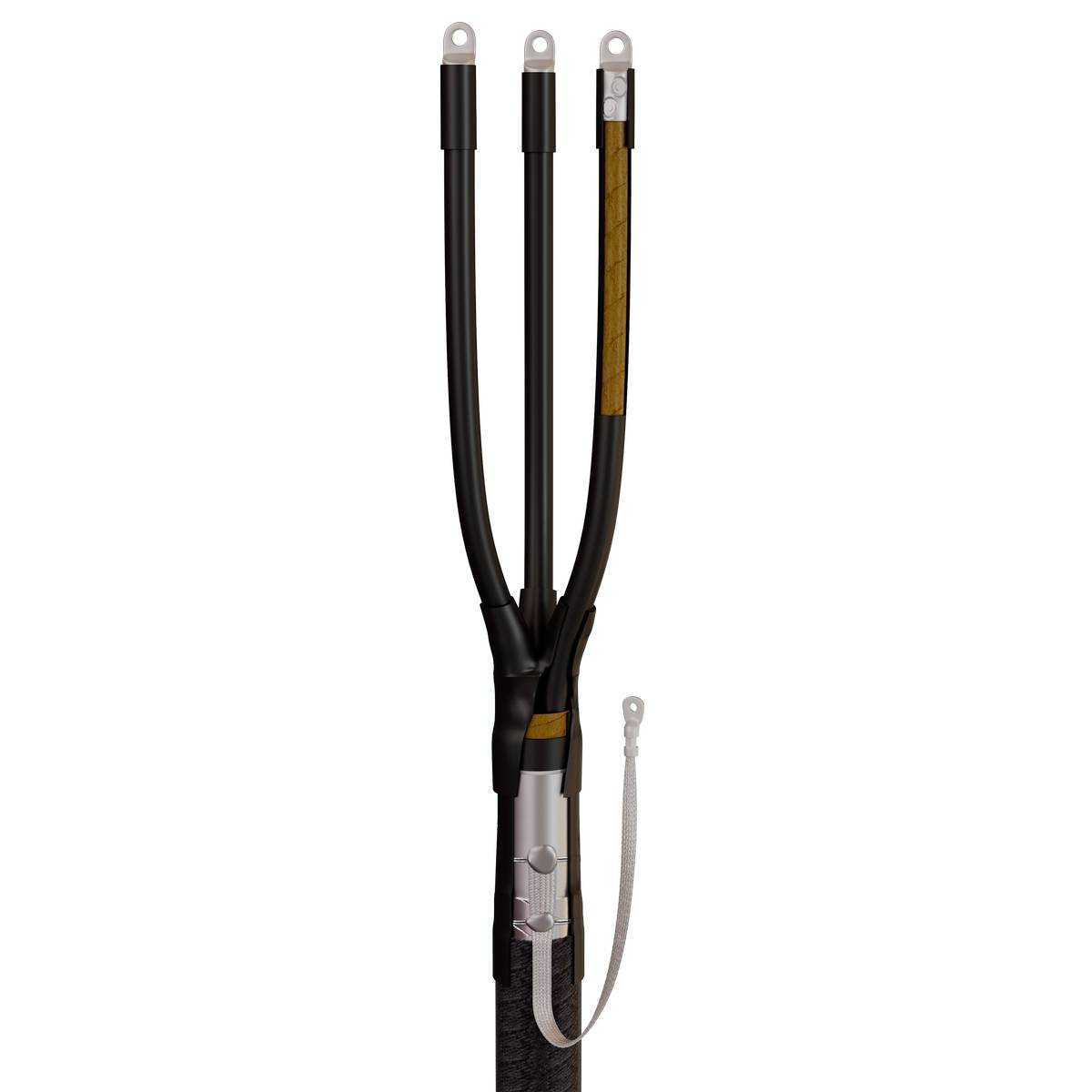

Концевые кабельные муфты 3КВНТп-1 (пайка)
тип:
3КВНТп-1 (пайка)
- Предназначены для оконцевания 3-х жильных кабелей:
- с бумажной маслопропитанной или пластмассовой изоляцией
- с броней или без брони
- на напряжение до 1кВ
- Соответствует требованиям ГОСТ 34839-2022
- Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл
- Комплект универсален и может быть использован для монтажа муфты как внутренней, так и наружной установки
- Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
- Монтаж узла заземления осуществляется методом пайки. Базовая комплектация включает в себя припой ПОС-30, припой А и паяльный жир
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
- Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
- Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
- Высокое качество комплектующих и используемых композиционных материалов
- Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
- Выпускается по ТУ 3599-006-97284872-2006
Сертификация
Сертификация
Документация
Документация
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 30 лет
SKU | товарные позиции | кратность | ед.изм | РРЦ (руб.) |
---|---|---|---|---|
3КВНТп-1-25/50 (пайка) (КВТ) | 1 | шт |
2395.49 | |
3КВНТп-1-25/50 (Б) (пайка) (КВТ) | 1 | шт |
3180.25 | |
3КВНТп-1-70/120 (пайка) (КВТ) | 1 | шт |
2694.14 | |
3КВНТп-1-70/120 (Б) (пайка) (КВТ) | 1 | шт |
3950.57 | |
3КВНТп-1-150/240 (пайка) (КВТ) | 1 | шт |
3155.53 | |
3КВНТп-1-150/240 (Б) (пайка) (КВТ) | 1 | шт |
5353.20 |
SKU | товарные позиции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
---|---|---|---|---|---|---|---|---|---|
3КВНТп-1-25/50 (пайка) (КВТ) | 1 | п/э пакет |
4680430043875 | 70 | 12 | 6.6 | 0.58 | 0.005544 | |
3КВНТп-1-25/50 (Б) (пайка) (КВТ) | 1 | п/э пакет |
4680430043882 | 70 | 12 | 6.6 | 0.65 | 0.005544 | |
3КВНТп-1-70/120 (пайка) (КВТ) | 1 | п/э пакет |
4680430043899 | 70 | 12.5 | 7.1 | 0.64 | 0.006213 | |
3КВНТп-1-70/120 (Б) (пайка) (КВТ) | 1 | п/э пакет |
4680430043905 | 70 | 12.5 | 7.1 | 0.89 | 0.006213 | |
3КВНТп-1-150/240 (пайка) (КВТ) | 1 | п/э пакет |
4680430043912 | 70 | 17 | 8 | 0.85 | 0.00952 | |
3КВНТп-1-150/240 (Б) (пайка) (КВТ) | 1 | п/э пакет |
4680430043929 | 70 | 17 | 8 | 1.36 | 0.00952 |
SKU | товарные позиции | Тип муфты | Технология монтажа | Рабочее напряжение, до (кВ) | Сечение жил, мм² | Количество жил в кабеле | Изоляция кабеля | Тип установки | Тип кабеля |
---|---|---|---|---|---|---|---|---|---|
3КВНТп-1-25/50 (пайка) (КВТ) | Концевая |
термоусаживаемая |
1 |
25/ 35/ 50 |
3 |
Бумажно маслопропитанная |
Внутренняя и наружная |
без брони/ с броней |
|
3КВНТп-1-25/50 (Б) (пайка) (КВТ) | Концевая |
термоусаживаемая |
1 |
25/ 35/ 50 |
3 |
Бумажно маслопропитанная |
Внутренняя и наружная |
без брони/ с броней |
|
3КВНТп-1-70/120 (пайка) (КВТ) | Концевая |
термоусаживаемая |
1 |
70/ 95/ 120 |
3 |
Бумажно маслопропитанная |
Внутренняя и наружная |
без брони/ с броней |
|
3КВНТп-1-70/120 (Б) (пайка) (КВТ) | Концевая |
термоусаживаемая |
1 |
70/ 95/ 120 |
3 |
Бумажно маслопропитанная |
Внутренняя и наружная |
с броней/ без брони |
|
3КВНТп-1-150/240 (пайка) (КВТ) | Концевая |
термоусаживаемая |
1 |
150/ 185/ 240 |
3 |
Бумажно маслопропитанная |
Внутренняя и наружная |
с броней/ без брони |
|
3КВНТп-1-150/240 (Б) (пайка) (КВТ) | Концевая |
термоусаживаемая |
1 |
150/ 185/ 240 |
3 |
Бумажно маслопропитанная |
Внутренняя и наружная |
с броней/ без брони |
