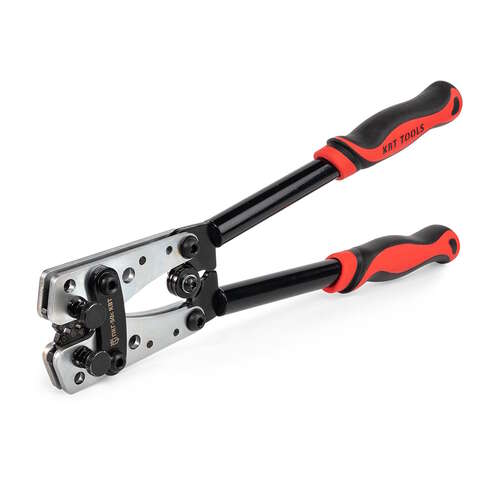

Прессы механические ПКГ, ПМУ

Прессы механические ПКГ, ПМУ

Прессы гидравлические для опрессовки наконечников

Прессы гидравлические для опрессовки наконечников

Пресс гидравлический ПГРс-400у

Пресс гидравлический ПГРс-400у

Пресс безматричный ПГ-240БМ

Пресс безматричный ПГ-240БМ

Пресс гидравлический ручной ПГРс-240А (КВТ) в алюминиевом корпусе

Пресс гидравлический ручной ПГРс-240А (КВТ) в алюминиевом корпусе

Прессы гидравлические ПГ-630, ПГ-1000

Прессы гидравлические ПГ-630, ПГ-1000

Прессы в алюминиевом корпусе

Прессы в алюминиевом корпусе

Прессы ПГ-60тонн, ПГ-100тонн

Прессы ПГ-60тонн, ПГ-100тонн

Серия матриц для опрессовки НМ-300

Серия матриц для опрессовки НМ-300

Как опрессовать наконечник

Как опрессовать наконечник

Опрессовка медного наконечника

Опрессовка медного наконечника

Опрессовка алюминиевого наконечника

Опрессовка алюминиевого наконечника

Вопросы и ответы по теме

Конечно, на весь инструмент (за исключением некоторых расходных материалов) предоставляется гарантия, конкретно на гидравлические прессы – 1 год. Кроме того, по истечению срока гарантии предоставляется возможность пост гарантийного обслуживания.
При стандартной работе масло рекомендуется менять не реже, чем раз в два года. При частом использовании инструмента масло нужно менять чаще. Периодичность замены масла определить не сложно – если пресс начинает качать слишком медленно, или рывками, то пришло время проверить, и долить или заменить масло. При покупке гидравлического инструмента можно сразу приобрести Гидравлическое масло «КВТ» для последующего обслуживания.
Ресурс работы инструмента – понятие растяжимое. Он зависит от интенсивности использования пресса – Вы обжимаете два наконечника в день, двести или две тысячи. От размеров наконечников – если Вы опрессовываете только наконечники сечением 25 мм², то инструмент прослужит гораздо дольше, чем если опрессовывать наконечники сечением 150 мм². И так далее.
Согласно мировым стандартам, ресурс гидравлического инструмента составляет около 5.000 обжимов, у пресс-клещей – до 10.000. Фактический ресурс инструмента «КВТ» достигает 10.000 и 30.000 опрессовок соответственно. Но это не главное. Главное – что при правильном использовании инструмента и его своевременном облуживании (замена уплотнительных колец, доливка и замена масла), на инструмент «КВТ» предоставляется гарантия от трех до пяти лет (в зависимости от типа товара), что лучше всего характеризует его ресурс.
Да, подходят. В моделях ПГР-300 «КВТ», ПГРс-300 «КВТ», ПГРс-300А «КВТ», ПГРс-300АМ «КВТ», ПГП-300 «КВТ» и ПГП-300А «КВТ» матрицы одинаковые. Так же ко всем этим инструментам подходят наборы высокоточных матриц серии НМ-300 «КВТ».
Матрицы в этих инструментах сделаны по некому «среднему стандарту», что позволяет проводить опрессовку алюминиевых и медных наконечников и гильз, изготовленных как по российским ГОСТам, так и по стандарту DIN. Качество обжима такими матрицами отвечает всем требованиям, и проверено многолетними продажами инструмента. Но если вам нужно опрессовать наконечник и гарантированно получить профессиональный результат, то мы рекомендуем использовать специализированные высокоточные матрицы серии НМ-300 «КВТ», разработанные для опрессовки определенных серий наконечников.
Тут все зависит от типа использующихся быстроразъемных соединений. Если они соответствуют друг другу, то это возможно. БРС использующиеся на инструменте торговой марки «КВТ» имеют следующие характеристики: резьба М22 с шагом 1,25. Если Ваша помпа или пресс имеют такую же резьбу, то их можно использовать с оборудованием «КВТ».
Можно. Но для этого с гидравлических прессов нужно снять неподвижную рукоятку, слить масло, снять резиновую емкость, и только после этого настроить клапан. Из помп сливать масло не надо, но придется частично разбирать корпус. Плюс к этому, клапан должен быть настроен правильно, что без практики довольно сложно. Исходя из этого, настройку клапана лучше предоставить специалистам сервисного центра.
Каждый инструмент обладает своими преимуществами и зависит от частоты и условий его использования.
К примеру, механическим инструментом можно пользоваться при любых температурах (в том числе отрицательных), гидравлическим – только при температуре от -15 до +50 °С (в инструменте «КВТ» используется морозостойкое масло). Механический инструмент требует минимального обслуживания, и риск его поломки крайне невелик. Некоторыми механическими инструментами можно опрессовать наконечник быстрее – достаточно один раз свести рукоятки.
Гидравлический инструмент выгоднее применять при частом его использовании – работать гидравликой гораздо легче физически. Большинство гидравлических прессов «КВТ» оснащены механизмом двухскоростного хода помпы, что существенно экономит время при опрессовке. Клапан автоматического сброса давления в моделях ПГРс предохраняет инструмент от поломок.
Словом, выбор между гидравликой и механикой может сделать только человек, знающий условия эксплуатации инструмента.
Любые работы следует проводить на отключенной линии. При крайней необходимости можно использовать специальный инструмент, рассчитанный для работы под напряжением и маркированный соответствующим образом. В ассортиментной линейке «КВТ», на сегодняшний день, такого инструмента нет.
Решение о покупке механического или гидравлического инструмента может принять человек, который знает, в каких условиях этот инструмент будет использоваться. В данном случае, механический инструмент всепогодный и всесезонный, требует минимального обслуживания, практически не подвержен поломкам и работает быстрее (при наличии физической силы), чем гидравлика.
Это специально разработанные высокоточные матрицы для опрессовки совершенно определенных серий или стандартов наконечников. 99% матриц в недорогом инструменте сделаны по некоему «усредненному стандарту», и ими можно опрессовывать разные наконечники, но качество опрессовки все равно не будет дотягивать до профессионального. До сего момента, специализированные матрицы по цене около 80 евро за пару (одного типоразмера) были только у крупных европейских производителей. Теперь они есть и в нашем ассортименте. Матрицы подходят к самым популярным моделям гидравлического инструмента – прессам ПГР-300, ПГРс-300, ПГРс-300А, ПГРс-300АМ, ПГП-300 и ПГП-300А. Если вы четко знаете, какие именно наконечники или гильзы Вы будете использовать, и вам важно гарантированное качество проведенных работ – тогда матрицы серии НМ-300 «КВТ» – ваш выбор!
Такие матрицы служат для опрессовки различной натяжной, соединительной и контактной арматуры и изготавливаются под заказ. К каждому инструменту есть четыре типа матриц: круглая матрица «А» для опрессовки алюминиевых зажимов (пример обозначения А-24/ПГ-60 тонн, А-54/ПГ-100 тонн); круглая матрица «С» для опрессовки стальных зажимов (пример обозначения С-17/ПГ-60 тонн, С-44/ПГ-100 тонн) шестигранная матрица «МШ-А» для опрессовки алюминиевых зажимов (пример обозначения МШ-13,8-А/ПГ-60 тонн, МШ-60-А/ПГ-100 тонн); шестигранная матрица «МШ-С» для опрессовки стальных зажимов (пример обозначения МШ-32-С/ПГ-60 тонн, МШ-48-С/ПГ-100 тонн); Чтобы заказать матрицы, надо указать их внутренний размер (в зависимости от опрессовываемой арматуры) и к какому прессу она нужна. Срок изготовления матриц – около двух недель.
Главное отличие инструмента «КВТ» – это то, что сборка и контроль качества полностью осуществляется на Калужском заводе «КВТ». Особо ответственные детали так же выпускаются на заводе, другие комплектующие получаются со сторонних предприятий. Сходство с инструментом других производителей или продавцов заканчивается внешним видом, и то, если не присматриваться. Большинство деталей, из которых собирается инструмент, отличаются от аналогичных деталей инструментов других производителей, что неоднократно было проверено, когда к нам обращались с просьбами о ремонте стороннего инструмента. Мы прикладываем максимум усилий, что бы инструмент выходил надежным и качественным. Постоянно ведется работа по модернизации и улучшению уже имеющихся моделей. По инструменту «КВТ» осуществляется гарантийный ремонт и постгарантийное обслуживание.
Эта матрица предназначена для опрессовки одинарных наконечников НШВИ. Единственно, что можно предложить - это попробовать подобрать размер в имеющихся матрицах, но при таком варианте никто не может гарантировать качественной опрессовки.
Лучший вариант - это приобрести модель СТК-06 (КВТ) с матрицей, специально предназначенной для обжима именно двойных наконечников.
Во время работы блокируются только инструменты с храповым механизмом. Им оснащена большая часть пресс-клещей «КВТ» (типы СТА, СТВ, СТК, СTF, ПК и ПКВк). Храповой механизм позволяет гарантированно пройти полный цикл опрессовки (для этого необходимо полностью свести рукоятки инструмента). В случае ошибки (неверно выбранной матрицы или материла), то дальнейшее сведение рукояток может привести к некачественной опрессовке, заклиниванию, либо поломке инструмента. Именно для таких случаев и предусмотрено устройство разблокировки инструмента. Для того, что бы разблокировать пресс-клещи типа СТК (и им подобные), необходимо немного сжать рукоятки, и надавить на металлический выступ, находящийся в верхней рукоятке инструмента. В моделях ПКВк рычажок разблокировки расположен с внутренней стороны рукоятки. Для открытия пресс-клещей типа ПК, необходимо так же сжать рукоятки, и повернуть фиксатор с надписью OPEN по часовой стрелке.
Большинство пресс-клещей для опрессовки наконечников сделаны по принципу пассатижей или ножниц – при открытии рукояток губки расходятся под углом. Соответственно, при опрессовке они сначала обжимают один край наконечника, потом середину, и только потом дожимают наконечник до конца. Модель СTF «КВТ» сконструирована таким образом, что губки смыкаются не под углом, а сходятся параллельно друг другу, сверху-вниз. Опрессовка наконечника в этом случае происходит одновременно и равномерно по всей поверхности. Считается, что параллельный ход матриц способен обеспечить более высокое качество соединений.
Про клещи СТВ неоднократно упоминалось, что они считаются одной из лучших (если не лучшей) моделью инструмента такого типа. Какие же плюсы есть у СТА? Значимое преимущество и отличие этого инструмента от всех прочих моделей – это вес, который практически в два раза меньше, чем у других инструментов с аналогичным функционалом. Это могут оценить, к примеру, монтажники, вынужденные носить с собой и без того тяжелую сумку с различными инструментами. Еще одно радикальное отличие этого инструмента от других – антистатичный, немагнитный и искробезопасный корпус, изготовленный из специального алюминиевого сплава. Простому обывателю это может никогда не пригодиться, но понимающие люди это оценят.
По факту, «регулятор прижимного усилия матриц», меняет не столько само усилие сжимания матриц, а расстояние между ними. В результате отрицательной регулировки, губки с установленными матрицами расходятся так, что при закрытии инструмента между матрицами может остаться зазор, а после положительной регулировки, матрицы могут сомкнуться раньше, чем храповой механизм пройдет весь цикл опрессовки. Следует сказать, что все пресс-клещи производства «КВТ» изначально настроены на оптимальное усилие и определенный ход матриц, и регулировать ничего не нужно. Регулировка может понадобиться после продолжительного периода работы инструментом. Например, если разболтались губки инструмента и матрицы смыкаются неплотно, то регулятор нужно затянуть, если установлены новые или просто другие матрицы – регулятор, возможно, придется ослабить. Сам «регулятор прижимного усилия» представляет собой «звездочку» со знаками «+» и «-» на ней, закрепленную на корпусе инструмента в районе храповика. Чтобы отрегулировать усилие обжима, нужно открутить стопорный винт, и повернуть «звездочку» в сторону плюса, для того, чтобы увеличить усилие, или в сторону минуса, чтобы его ослабить. Регулировка происходит за счет поворота эксцентрика.
Пресс-клещи СТВ считаются одной из лучших моделей инструмента в своем классе. Их длина 10 дюймов (около 260 мм), что позволяет без усилий осуществлять обжим любых наконечников, в том числе с желтой манжетой (сечение 4 и 6 мм²), а также неизолированных наконечников сечением до 10 мм². Качество материалов, качество изготовления, эргономика – это позволило инструменту, без преувеличения, завоевать весь мир.
СТК – более компактный (длина 9 дюймов или 220 мм), экономичный, но при этом не менее надежный инструмент, также пользующийся большой популярностью у наших покупателей.
Функционально эти наборы делают одно и то же, так как матрицы в них плюс-минус одинаковые. Различаются они принципом замены матриц и устройством самих пресс-клещей. В пресс-клещах из набора CTF, при опрессовке, матрицы смыкаются не под углом, как во всех остальных инструментах, а параллельно, что дает высочайшее качество опрессовки. Также, специальная форма инструмента позволяет прилагать минимальные усилия во время работы. Но для замены матриц, нужно открутить шестигранным ключом (он входит в комплект) два винта, установить другие матрицы и закрепить их винтами, что занимает некоторое время. Замена же матриц в пресс-клещах из набора СТВ, благодаря уникальному механизму, происходит буквально за несколько секунд. Конструкция корпуса и рукояток позволяет проводить опрессовку двумя руками, а вообще, этот инструмент считается одним из лучших среди инструмента для опрессовки изолированных наконечников.
Принципиально существует два типа изолированных наконечников, и соответственно, два варианта обжима. Все наконечники и разъемы с изоляцией красного, синего или желтого цветов обжимаются матрицами МПК-01, 10, 11 или 12 «КВТ» специальным инструментом ПОВЕРХ ИЗОЛИРОВАННОЙ МАНЖЕТЫ. Втулочные изолированные наконечники обжимаются ТОЛЬКО ПОВЕРХ МЕТАЛЛИЧЕСКОЙ КОНТАКТНОЙ ЧАСТИ специализированными пресс-клещами (модели ПКВ, ПКВк, пресс-клещи с матрицами 02, 03 или 06 «КВТ») в зависимости от сечения наконечника. Более подробную информацию можно посмотреть в разделах «Рекомендации по опрессовке изолированных наконечников», «Рекомендации по опрессовке втулочных наконечников».
Ресурс работы инструмента – понятие растяжимое. Он зависит от интенсивности использования пресса – Вы обжимаете два наконечника в день, двести или две тысячи. От размеров наконечников – если Вы опрессовываете только наконечники сечением 25 мм², то инструмент прослужит гораздо дольше, чем если опрессовывать наконечники сечением 150 мм². И так далее.
Согласно мировым стандартам, ресурс гидравлического инструмента составляет около 5.000 обжимов, у пресс-клещей – до 10.000. Фактический ресурс инструмента «КВТ» достигает 10.000 и 30.000 опрессовок соответственно. Но это не главное. Главное – что при правильном использовании инструмента и его своевременном облуживании (замена уплотнительных колец, доливка и замена масла), на инструмент «КВТ» предоставляется гарантия от трех до пяти лет (в зависимости от типа товара), что лучше всего характеризует его ресурс.
Любые работы следует проводить на отключенной линии. При крайней необходимости можно использовать специальный инструмент, рассчитанный для работы под напряжением и маркированный соответствующим образом. В ассортиментной линейке «КВТ», на сегодняшний день, такого инструмента нет.
Все зависит от того, какой у Вас кабель. Пресс-клещи СТК-05 «КВТ» равно как и другие подобные инструменты, не предназначены для опрессовки наконечников на моножиле (ПВ-1, NYM). Их можно использовать только с многожильными проводами (ПВ-3, ПВС). Также усилие зависит от того, какой наконечник Вы опрессовываете – ТМЛ или ПМ. Наконечники ТМЛ (ТМ) делаются из цельной трубы, и опрессовываются с большим усилием, нежели наконечники ПМ, которые изготавливаются из листовой меди. При любом случае, при их обжиме придется прикладывать некоторое усилие, качество же опрессовки проверено на разрыв в лаборатории «КВТ» и полностью отвечает всем требованиям.
Если использовать пресс-клещи моделей СТК-01 «КВТ» или СТА-01 «КВТ», то да. Обе эти модели 9-ти дюймовые, т.е. усилия рычага для обжима крупных наконечников хватает на пределе. При большом количестве опрессовок наконечников и разъемов сечением 4-6 мм² рекомендуется использовать пресс-клещи СТВ-01 «КВТ» или набор СТВ «КВТ» с быстросменными матрицами. Пресс-клещи СТВ – 10-ти дюймовая модель, и соответственно имеет более длинные рукоятки (т.е. рычаг) и дает возможность работать двумя руками. Усилие при опрессовке наконечников с желтой манжетой пресс-клещами СТВ гораздо ниже, чем при работе другим инструментом.
Естественно, можно. Однако в ассортименте «КВТ» из 20 с лишним моделей инструментов для опрессовки изолированных и неизолированных наконечников, без храповика имеется всего одна модель — ПКВ-16 «КВТ», что уже говорит о многом. ПКВ-16 предназначена для опрессовки втулочных наконечников мелких сечений, усилия при опрессовке которых минимальны, поэтому весь процесс можно контролировать визуально. Для всего остального, да и для втулочных наконечников тоже, лучше использовать инструмент с храповым механизмом, который исключает риск ошибок оператора – «недоопрессовку» или «недообжим» и гарантирует качественный результат.
Проверьте сечение провода и наконечника – они должны совпадать! Если вы берете провод сечением 1,5 мм², а наконечник сечением 4 мм², в надежде, что квадратичные матрицы инструмента по определению обожмут его на проводе – то вы ошибаетесь. Пресс-клещи ПКВш-6, ПКВк-10 и ПКВк-16 «КВТ» предназначены для опрессовки наконечников того же сечения, что и жила провода. Так же возможно занижение номинального сечения производителями проводов - это печально, но факт! В этом случае, можно попробовать провести опрессовку наконечником меньшего сечения.
Номерные матрицы МПК, которые теперь можно приобрести отдельно, без пресс-клещей, подходят ко всем инструментам, кроме CTF – они устанавливаются в пресс-клещи СТВ, СТК, СТК и в пресс-клещи в наборе СТВ.
Как понятно, разные матрицы предназначены для опрессовки разных наконечников. Для опрессовки некоторых из них приходится прилагать довольно большие усилия. К примеру, крупные изолированные наконечники в нейлоновой изоляции, медные неизолированные наконечники и т.д. Модель пресс-клещей СТА сделана из прочного, но алюминиевого, а не стального сплава, поэтому мы не рекомендуем их использовать при больших нагрузках. Именно поэтому не все матрицы рекомендуется использовать с моделью СТА.
Да, действительно, и выглядят они одинаково, и работают одинаково, только вот предназначены для разных наконечников. Матрица МПК-11 предназначена для опрессовки РАЗЪЕМОВ папа-мама в ПВХ-изоляции красного, синего и желтого цвета, а МПК-01 – для опрессовки НАКОНЕЧНИКОВ (НКИ, НВИ, НШКИ и т.д.) с такой же изоляцией. Несмотря на то, что хвостовик разъема в красной, к примеру, изоляции, похож на хвостовик кольцевого наконечника, их конструкция немного отличается. За счет более тонкой металлической части у разъемов, опрессовка их матрицей МПК-01 дает недостаточное усилие на разрыв (не забываем про провода с заниженным сечением). Именно по этой причине мы разработали и выпустили специальную матрицу для опрессовки именно разъемов! Если вы хотите добиться отличного результата, то разъемы нужно опрессовывать только матрицей МПК-11, а наконечники – матрицей МПК-01.
Да, вместо полюбившейся всем модели ПКВк-6 мы предлагаем новую модель – ПКВш-6 (КВТ). Новая модель, при таком же диапазоне опрессовываемых наконечников (0,25 – 6,0 мм2), более универсальная. Дело в том, что в отличие от старой модели, в модели ПКВш установлено не четыре, а шесть кулачковых матриц. Благодаря этому сечение опрессованного втулочного наконечника получается шестигранным (буква «ш» в названии инструмента). Благодаря такой конструкции, диаметр опрессованного наконечника получается меньше, чем при квадратичной опрессовке, что дает возможность использовать его в клеммниках небольших диаметров, куда зачастую не влезает наконечник, опрессованный квадратом.
Как можно видеть, инструмент ПКВк-16т (КВТ) имеет уникальную конструкцию, радикально отличающуюся от других инструментов этой серии. Главное его достоинство – это возможность обжимать наконечники не лицевой, а торцевой частью инструмента. То есть, матрицы расположены не на плоскости рабочей головы, как у других моделей, а с ее торца. Это просто необходимо, если нужно опрессовать короткий конец провода. Так же этот инструмент оснащен переключателем диапазона сечений, поворачивая который, можно добиться исключительно качественной опрессовки, особенно на крупных сечениях от 6 до 16 мм2.
В металлическом цилиндре, который вызывает там много вопросов, находится пружина. Именно благодаря этой пружине, создается возможность регулировать раскрыв и усилие матриц при использовании переключателя диапазонов сечений. Так что пытаться его крутить, разбирать или доставать не стоит, без него инструмент не будет работать… )
