Термоусадочные кабельные муфты. Общие сведения.

Кабельные муфты — это устройства, предназначенные для соединения кабелей в единую кабельную линию и их подключения к конечным электрическим установкам и воздушным линиям электропередач.

Кабельная муфта представляет собой комплект деталей и материалов, обеспечивающий восстановление электрической, конструктивной и механической целостности кабеля. Состав комплекта определяется рабочим напряжением, количеством жил, типом изоляции и конструктивными особенностями кабеля.

В зависимости от назначения муфты подразделяются на концевые и соединительные.

Первое поколение отечественных муфт для высоковольтных кабелей было представлено соединительными свинцовыми муфтами СС и концевыми мачтовыми корпусом типа КМА и КНСт. За более чем полувековую историю эти громоздкие устройства практически не претерпели каких-либо существенных конструктивных изменений и воспитали несколько поколений электромонтажников, освоивших все тонкости сложного многоступенчатого монтажа. Следующей эволюционной ступенью стало появление заливных эпоксидных муфт, где в качестве компаундной основы-заполнителя была использована эпоксидная смола.

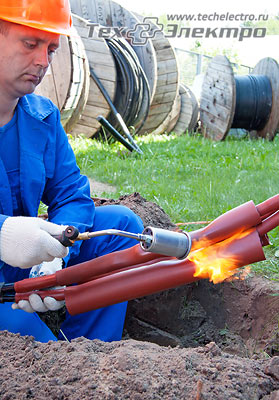

Однако и эти муфты обладали рядом существенных недостатков, таких как ограниченный температурный диапазон применения и высокая токсичность. На сегодняшний день свинцовые и эпоксидные муфты, а также их аналоги морально устарели и сняты с производства. Начиная с 2000-х годов, практически повсеместно им на смену пришли термоусаживаемые муфты, обладающие рядом очевидных преимуществ.

Пионером разработки технологии термоусаживаемых полимеров стала корпорация «Raychem» (США), основанная в 1957 г. Открытие основателя компании инженера Пола Кука, сделанное на стыке двух наук — полимерной химии и ядерной физики — на долгие годы предопределило один из ключевых трендов мирового технического прогресса.

Производство термоусаживаемой арматуры основано на технологии «поперечной сшивки» полимеров. В сравнении с обычными полимерами они обладают улучшенными механическими свойствами, химической и термической стойкостью.

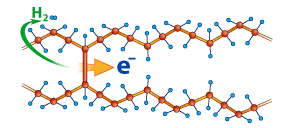

"Поперечная сшивка" — это процесс образования дополнительных ковалентных связей между атомами соседних молекулярных цепочек полимера.

Такие изменения в структуре полимера могут быть достигнуты различными способами: воздействием высокочастотного облучения пучком электронов и гамма излучением, пироксидным или силановым методами.

Все способы приводят к связыванию отдельных линейных молекул полимера в прочную, «поперечно сшитую» 3D структуру.

Сшитый полимер перестает быть термопластиком и при нагревании выше температуры плавления не плавится, сохраняя свою форму. На этапе сшивки полимер также приобретает эффект «пластической памяти формы», благодаря которому растянутая трубка при нагревании возвращается к своим исходным размерам и форме.
