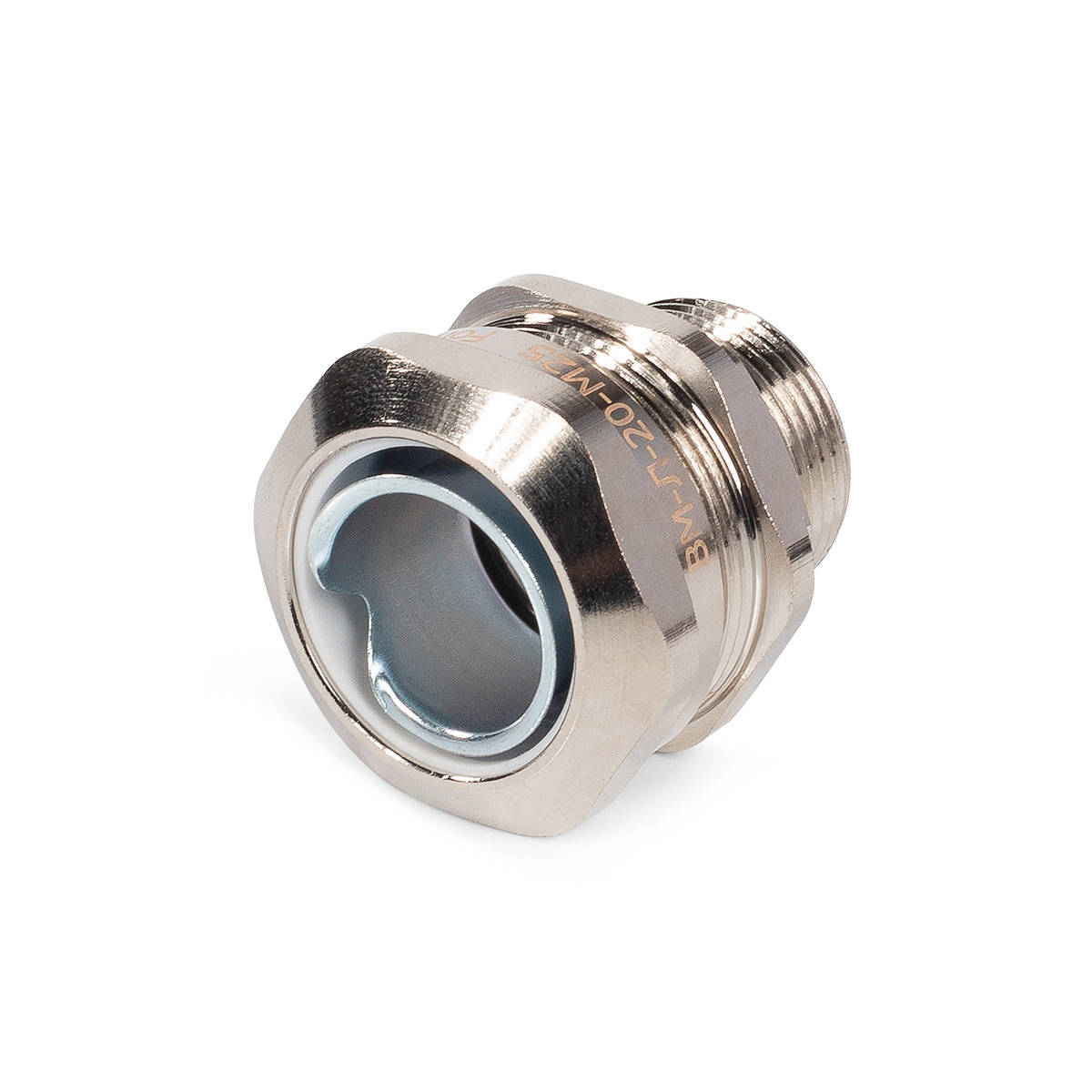

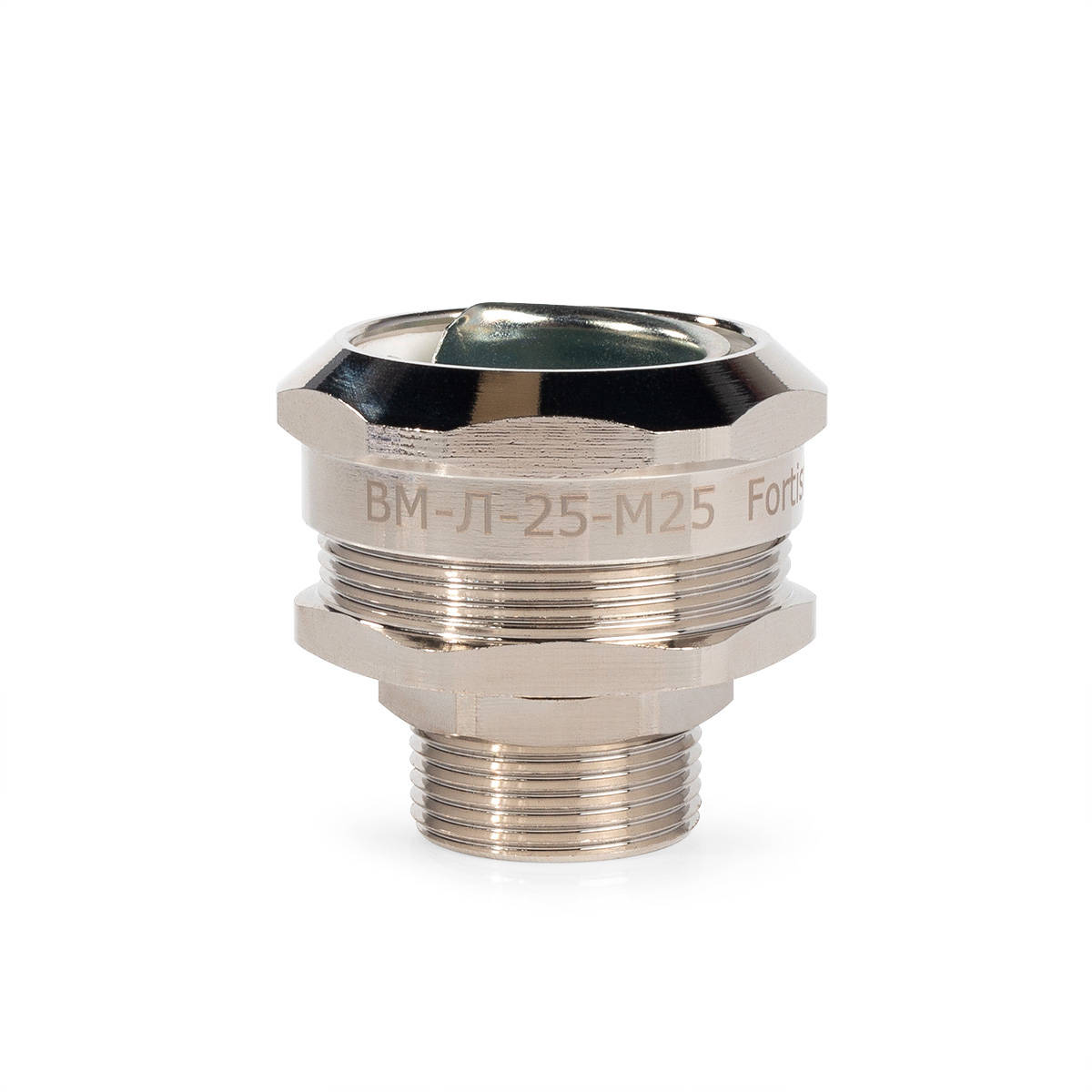

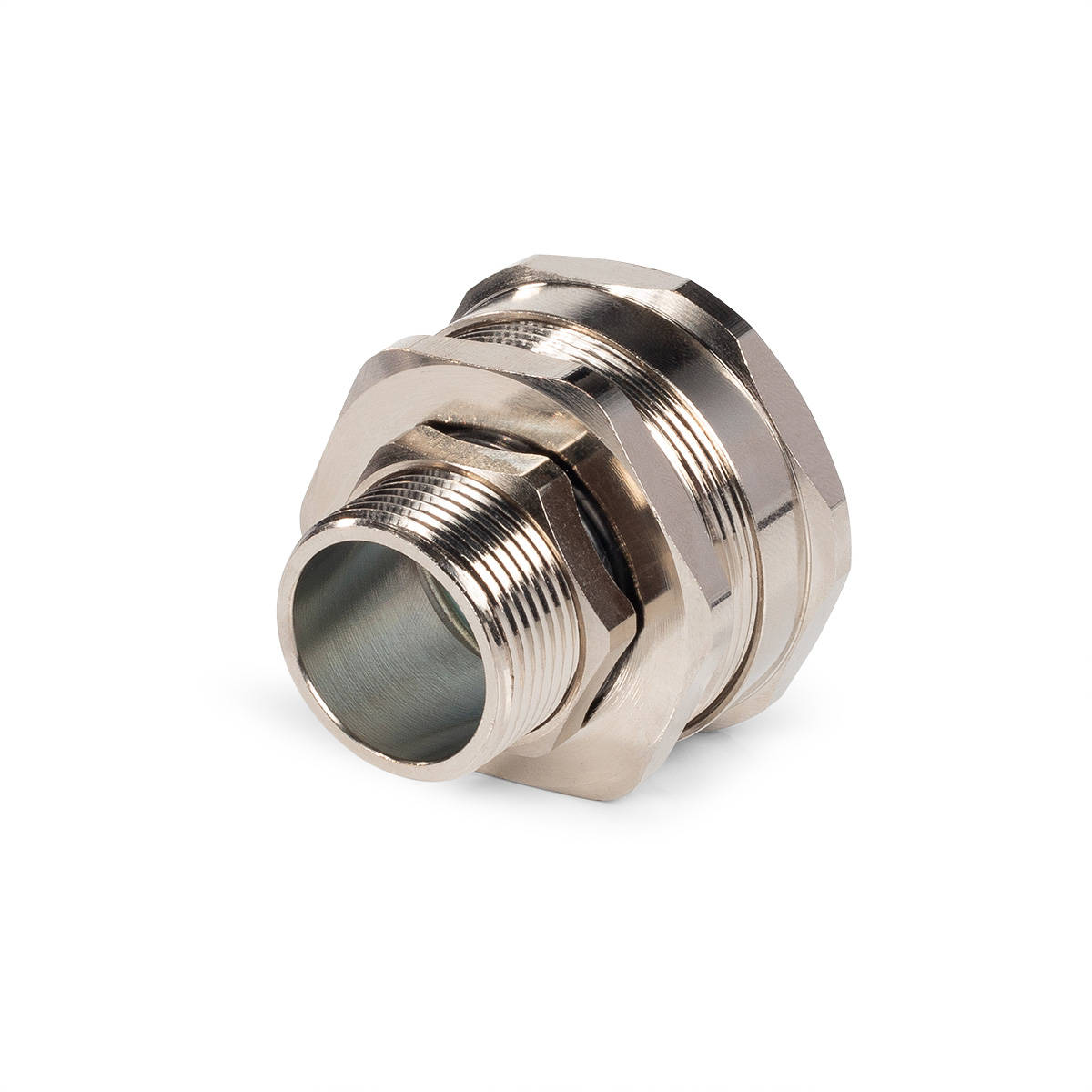

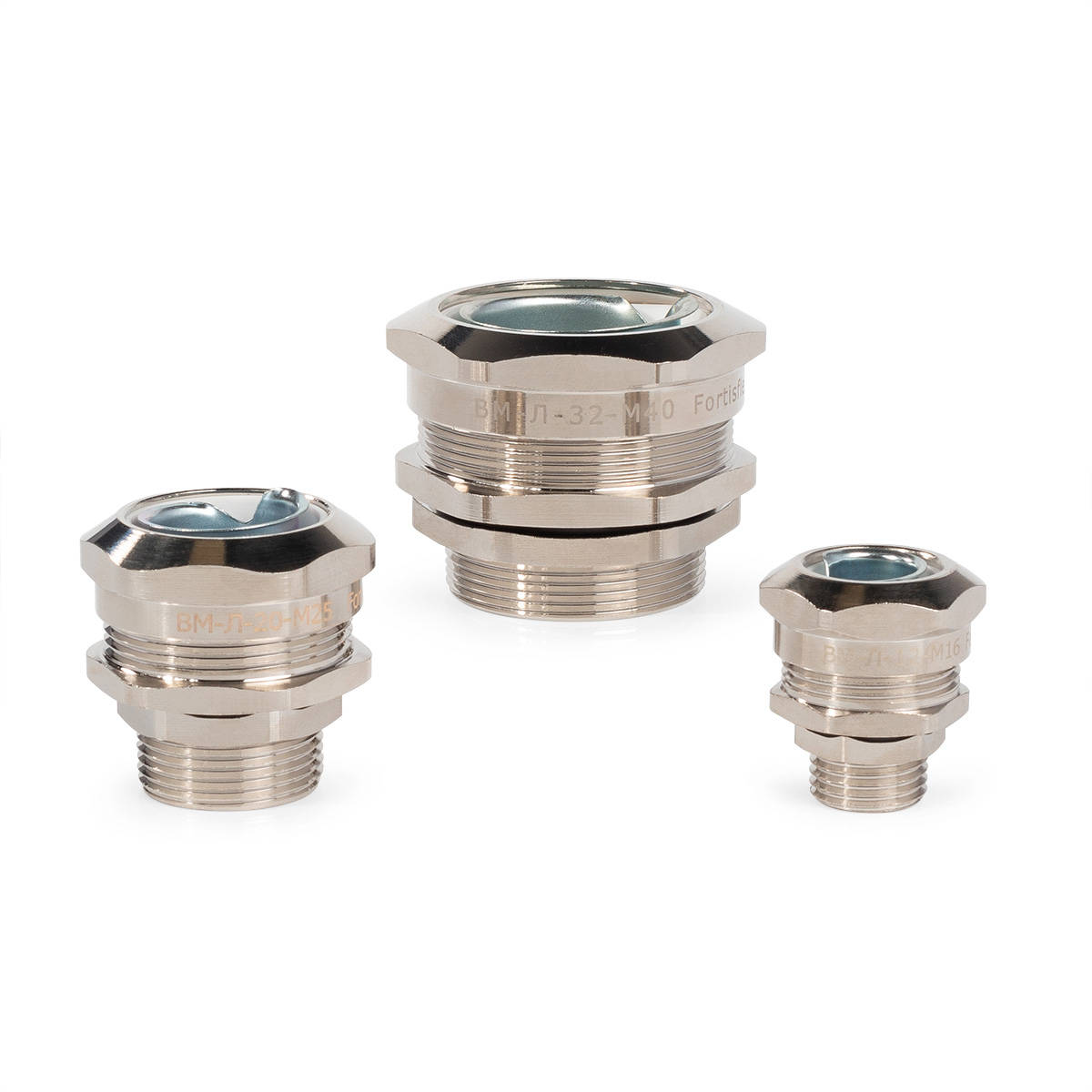

Муфта вводная латунная с метрической резьбой «M»
тип:
ВМ-Л
- Область применения: ввод-вывод кабеля, проложенного в металлорукаве, в корпусах щитового оборудования
- Материал: никелированная латунь
- Материал уплотнителя: силикон
- Степень защиты: IP67
- Тип резьбы: М-метрическая по EN 60423
- Температура эксплуатации: от -60°C до 120°C
- При монтаже металлорукава в ПВХ изоляции рекомендуется удалить покрытие в месте его соединения с оконцевателем на глубину входа металлорукава
- Совместимость: МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг DIESEL, МРПИнг TERMO, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20 м), Р3-ЦХ, Р3-Ц
Сертификация
Сертификация
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 2 года
- Гарантийный срок эксплуатации 3 года
- Срок службы 10 лет
| SKU | товарные позиции Цвет | кратность | ед.изм | РРЦ (руб.) |
|---|---|---|---|---|
| ВМ-Л-10-М16 (Fortisflex) | 10 | шт |
263.74 | |
| ВМ-Л-12-М16 (Fortisflex) | 10 | шт |
322.08 | |
| ВМ-Л-15-М16 (Fortisflex) | 10 | шт |
361.13 | |
| ВМ-Л-15-М20 (Fortisflex) | 10 | шт |
380.47 | |
| ВМ-Л-20-М20 (Fortisflex) | 10 | шт |
526.82 | |
| ВМ-Л-20-М25 (Fortisflex) | 10 | шт |
577.60 | |
| ВМ-Л-25-М25 (Fortisflex) | 10 | шт |
713.99 | |
| ВМ-Л-25-М32 (Fortisflex) | 6 | шт |
819.79 | |
| ВМ-Л-32-М40 (Fortisflex) | 6 | шт |
1073.92 |

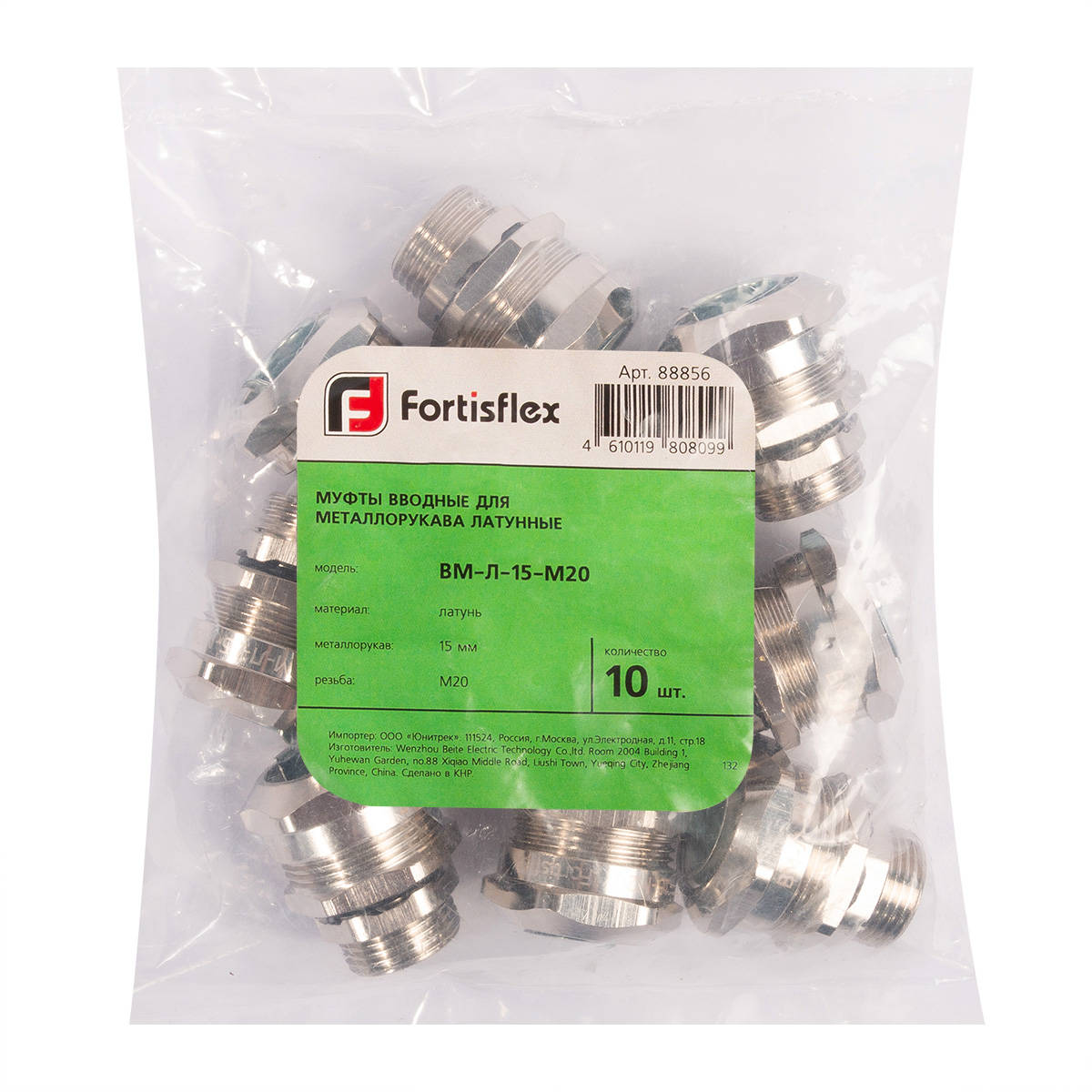

| SKU | товарные позиции Цвет | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
|---|---|---|---|---|---|---|---|---|---|
| ВМ-Л-10-М16 (Fortisflex) | 10 | п/э пакет |
4610119808068 | 11 | 11 | 3 | 0.402 | 0.000363 | |
| ВМ-Л-12-М16 (Fortisflex) | 10 | п/э пакет |
4610119808075 | 14 | 11 | 3 | 0.454 | 0.000462 | |
| ВМ-Л-15-М16 (Fortisflex) | 10 | п/э пакет |
4610119808082 | 12 | 12 | 3.5 | 0.522 | 0.000504 | |
| ВМ-Л-15-М20 (Fortisflex) | 10 | п/э пакет |
4610119808099 | 12 | 12 | 4 | 0.558 | 0.000576 | |
| ВМ-Л-20-М20 (Fortisflex) | 10 | п/э пакет |
4610119808105 | 16 | 12 | 4 | 0.8 | 0.000768 | |
| ВМ-Л-20-М25 (Fortisflex) | 10 | п/э пакет |
4610119808112 | 15 | 15 | 4 | 0.824 | 0.0009 | |
| ВМ-Л-25-М25 (Fortisflex) | 10 | п/э пакет |
4610119808129 | 18 | 17 | 4.5 | 1.124 | 0.001377 | |
| ВМ-Л-25-М32 (Fortisflex) | 6 | п/э пакет |
4610119808136 | 14 | 12 | 5 | 0.71 | 0.00084 | |
| ВМ-Л-32-М40 (Fortisflex) | 6 | п/э пакет |
4610119808143 | 18 | 13 | 5 | 1.076 | 0.00117 |
| SKU | товарные позиции Цвет | H (мм) | D (мм) | d (мм) | AG (мм) | GL (мм) |
|---|---|---|---|---|---|---|
| ВМ-Л-10-М16 (Fortisflex) | 27 | 16 | 10.3 | 16 | 10 | |
| ВМ-Л-12-М16 (Fortisflex) | 27 | 17.4 | 12 | 16 | 10 | |
| ВМ-Л-15-М16 (Fortisflex) | 29 | 22.2 | 14.6 | 16 | 11 | |
| ВМ-Л-15-М20 (Fortisflex) | 29 | 22.2 | 14.6 | 20 | 11 | |
| ВМ-Л-20-М20 (Fortisflex) | 32.2 | 28.2 | 19.4 | 20 | 12 | |
| ВМ-Л-20-М25 (Fortisflex) | 32.2 | 28.2 | 19.4 | 25 | 12 | |
| ВМ-Л-25-М25 (Fortisflex) | 33.5 | 34 | 24.5 | 25 | 14 | |
| ВМ-Л-25-М32 (Fortisflex) | 33.5 | 34 | 24.5 | 32 | 14 | |
| ВМ-Л-32-М40 (Fortisflex) | 35.2 | 41.9 | 31.8 | 40 | 16 |
| SKU | товарные позиции Цвет | Тип продукта | Материал корпуса | Покрытие | Материал уплотнителя | Тип резьбы | Вводная резьба | Номинальный диаметр, мм | Внутренний диаметр, мм | Длина резьбы, мм | Степень защиты от влаги и пыли | Температура эксплуатации, °С |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВМ-Л-10-М16 (Fortisflex) | фитинг |
латунь |
никелированное |
силикон |
метрическая |
M16x1.5 |
10 | 10.3 | 10 | IP 67 |
-60...120 | |
| ВМ-Л-12-М16 (Fortisflex) | фитинг |
латунь |
никелированное |
силикон |
метрическая |
M16x1.5 |
12 | 12 | 10 | IP 67 |
-60...120 | |
| ВМ-Л-15-М16 (Fortisflex) | фитинг |
латунь |
никелированное |
силикон |
метрическая |
M16x1.5 |
15 | 14.6 | 11 | IP 67 |
-60...120 | |
| ВМ-Л-15-М20 (Fortisflex) | фитинг |
латунь |
никелированное |
силикон |
метрическая |
M20x1.5 |
15 | 14.6 | 11 | IP 67 |
-60...120 | |
| ВМ-Л-20-М20 (Fortisflex) | фитинг |
латунь |
никелированное |
силикон |
метрическая |
M20x1.5 |
20 | 19.4 | 12 | IP 67 |
-60...120 | |
| ВМ-Л-20-М25 (Fortisflex) | фитинг |
латунь |
никелированное |
силикон |
метрическая |
M25x1.5 |
20 | 19.4 | 12 | IP 67 |
-60...120 | |
| ВМ-Л-25-М25 (Fortisflex) | фитинг |
латунь |
никелированное |
силикон |
метрическая |
M25x1.5 |
25 | 24.5 | 14 | IP 67 |
-60...120 | |
| ВМ-Л-25-М32 (Fortisflex) | фитинг |
латунь |
никелированное |
силикон |
метрическая |
M32x1.5 |
25 | 24.5 | 14 | IP 67 |
-60...120 | |
| ВМ-Л-32-М40 (Fortisflex) | фитинг |
латунь |
никелированное |
силикон |
метрическая |
M40x1.5 |
32 | 31.8 | 16 | IP 67 |
-60...120 |
