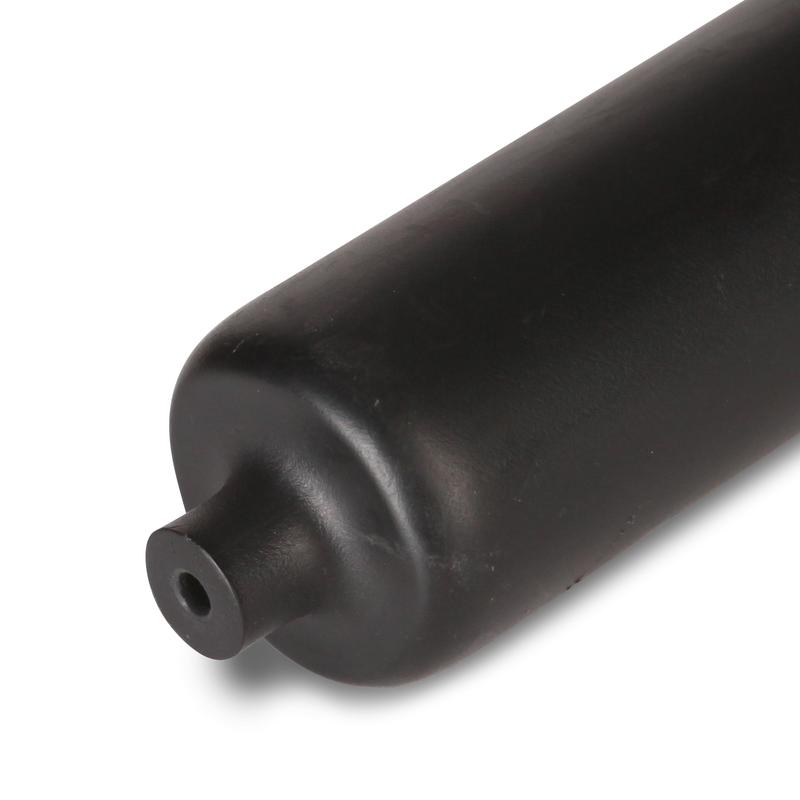

Толстостенные термоусадочные трубки с клеевым слоем и коэффициентом усадки 3:1 и 4:1
тип:
НТТК (ТУ 2247-021-97284872-2006)
- Предназначены для герметизации, изоляции и защиты от коррозии контактных соединений в электроэнергетике, нефтегазовой и других отраслях промышленности
- Расширенный коэффициент усадки: от 3:1 до 4:1
- Материал: полиолефин
- Цвет: черный
- Толстостенные клеевые термоусадочные трубки обладают исключительной прочностью и увеличенной толщиной стенок
- При усадке клеевой слой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
- Устойчивы к ультрафиолетовому излучению и погодным условиям
- Форма поставки: в нарезках по 1 и 1.22 м
| Относительное удлинение при разрыве | не менее 400% |
| Температура усадки | 120 °C |
| Температура эксплуатации | от -55 °C до +110 °C |
| Прочность на растяжение | не менее 14 МПа |
| Электрическая прочность | не менее 18 кВ/мм |
| Рабочее напряжение | до 1000 В |
| Удельное объемное электрическое сопротивление | 1013 Ом*см |
Документация
Сопроводительная документация
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 10 лет
- Гарантийный срок эксплуатации 3 года
- Срок службы 10 лет
Термоусадочные клеевые трубки НТТК – специальный тип высококачественных толстостенных клеевых трубок с коэффициентом усадки 3:1 и 4:1, предназначенный для изоляции, коррозийной защиты и герметизации соединений.
Толщина стенок трубки НТТК после свободной усадки в 2-4 раза превышает толщину трубок ТТК , что придает превосходную механическую прочность узлу или соединению, на который производился монтаж.
По всей внутренней поверхности термоусаживаемых трубок НТТК (КВТ) при изготовлении методом соэкструзии наносится клеевой слой. Особый сэвиленовый композитный состав клеевого слоя в расплавленном состоянии (во время монтажа) заполняет все неровности микрорельефа и обеспечивает отличную адгезию практически к любым материалам и поверхностям. А после застывания превращает кабельную сборку в монолитную структуру. До монтажа адгезия клеевого слоя минимальна и слипания стенок трубок между собой не происходит.
Термоусадочные трубки НТТК (КВТ) выпускаются в черном цвете, поставляется мерными отрезками по 1,22 метра в зависимости от диаметра и представлены достаточно большими размерами – от 40/12мм до 130/36мм.
Трубка с клеевым слоем НТТК уже не первый год применяется в нефтегазовой промышленности, электроэнергетике и прочих отраслях промышленности в производстве и ремонте узлов и контактных соединений и стала широко известна в кругу профильных специалистов.
| SKU | товарные позиции Цвет трубки | кратность | ед.изм | РРЦ (руб.) |
|---|---|---|---|---|
| НТТК-40/12 (КВТ) | 5 | шт |
791.30 | |
| НТТК-55/16 (КВТ) | 5 | шт |
918.28 | |
| НТТК-75/22 (КВТ) | 5 | шт |
1281.92 | |
| НТТК-95/25 (КВТ) | 5 | шт |
1616.76 | |
| НТТК-105/29 (КВТ) | 5 | шт |
1978.24 | |
| НТТК-115/34 (КВТ) | 5 | шт |
2078.47 | |
| НТТК-130/36 (КВТ) | 5 | шт |
2362.36 | |
| НТТК-40/12 (КВТ) | 5 | м |
573.40 | |
| НТТК-75/22 (КВТ) | 5 | м |
970.84 | |
| НТТК-95/25 (КВТ) | 5 | м |
1295.27 | |
| НТТК-105/29 (КВТ) | 5 | м |
1692.56 |
| SKU | товарные позиции Цвет трубки | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
|---|---|---|---|---|---|---|---|---|---|
| НТТК-40/12 (КВТ) | 5 | п/э пакет |
4680430023631 | 122 | 11 | 6 | 1.5 | 0.008052 | |
| НТТК-55/16 (КВТ) | 5 | п/э пакет |
4680430023648 | 122 | 11 | 8 | 1.6 | 0.010736 | |
| НТТК-75/22 (КВТ) | 5 | п/э пакет |
4680430023655 | 122 | 11 | 12 | 2.5 | 0.016104 | |
| НТТК-95/25 (КВТ) | 5 | п/э пакет |
4680430023662 | 122 | 17 | 11 | 3 | 0.022814 | |
| НТТК-105/29 (КВТ) | 5 | п/э пакет |
4680430023679 | 122 | 20 | 9 | 2.9 | 0.02196 | |
| НТТК-115/34 (КВТ) | 5 | п/э пакет |
4670016358929 | 123 | 23 | 12 | 3.1 | 0.033948 | |
| НТТК-130/36 (КВТ) | 5 | п/э пакет |
4670016358943 | 124 | 25 | 14.5 | 3.7 | 0.04495 | |
| НТТК-40/12 (КВТ) | 5 | п/э пакет |
4680430020142 | 122 | 11 | 6 | 1.5 | 0.008052 | |
| НТТК-75/22 (КВТ) | 5 | п/э пакет |
4670016358882 | 122 | 11 | 12 | 2.5 | 0.016104 | |
| НТТК-95/25 (КВТ) | 5 | п/э пакет |
4670016358905 | 122 | 17 | 11 | 3 | 0.022814 | |
| НТТК-105/29 (КВТ) | 5 | п/э пакет |
4680430020159 | 122 | 20 | 9 | 2.9 | 0.02196 |
| SKU | товарные позиции Цвет трубки | D (мм) | d (мм) | S (мм) |
|---|---|---|---|---|
| НТТК-40/12 (КВТ) | 40 | 12 | 4.3 | |
| НТТК-55/16 (КВТ) | 55 | 16 | 4.3 | |
| НТТК-75/22 (КВТ) | 75 | 22 | 4 | |
| НТТК-95/25 (КВТ) | 95 | 25 | 4.1 | |
| НТТК-105/29 (КВТ) | 105 | 29 | 4.3 | |
| НТТК-115/34 (КВТ) | 115 | 34 | 4 | |
| НТТК-130/36 (КВТ) | 130 | 36 | 4 | |
| НТТК-40/12 (КВТ) | 40 | 12 | 4.3 | |
| НТТК-75/22 (КВТ) | 75 | 22 | 4 | |
| НТТК-95/25 (КВТ) | 95 | 25 | 4.1 | |
| НТТК-105/29 (КВТ) | 105 | 29 | 4.3 |
| SKU | товарные позиции Цвет трубки | Тип трубки | Рабочее напряжение, до (кВ) | Диаметр до усадки, мм | Диаметр после усадки, мм | Длина нарезки, мм | Коэффициент усадки | Материал | Цвет трубки |
|---|---|---|---|---|---|---|---|---|---|
| НТТК-40/12 (КВТ) | с клеевым слоем |
1 |
40 |
12 |
1200 | 4:1 |
полиолефин |
черный |
|
| НТТК-55/16 (КВТ) | с клеевым слоем |
1 |
55 |
16 |
1200 | 4:1 |
полиолефин |
черный |
|
| НТТК-75/22 (КВТ) | с клеевым слоем |
1 |
75 |
22 |
1200 | 3:1 |
полиолефин |
черный |
|
| НТТК-95/25 (КВТ) | с клеевым слоем |
1 |
95 |
25 |
1200 | 4:1 |
полиолефин |
черный |
|
| НТТК-105/29 (КВТ) | с клеевым слоем |
1 |
105 |
29 |
1200 | 4:1 |
полиолефин |
черный |
|
| НТТК-115/34 (КВТ) | с клеевым слоем |
1 |
115 |
34 |
1200 | 3:1 |
полиолефин |
черный |
|
| НТТК-130/36 (КВТ) | с клеевым слоем |
1 |
130 |
36 |
1200 | 3:1 |
полиолефин |
черный |
|
| НТТК-40/12 (КВТ) | с клеевым слоем |
1 |
40 |
12 |
1000 | 4:1 |
полиолефин |
черный |
|
| НТТК-75/22 (КВТ) | с клеевым слоем |
1 |
75 |
22 |
1000 | 3:1 |
полиолефин |
черный |
|
| НТТК-95/25 (КВТ) | с клеевым слоем |
1 |
95 |
25 |
1000 | 4:1 |
полиолефин |
черный |
|
| НТТК-105/29 (КВТ) | с клеевым слоем |
1 |
105 |
29 |
1000 | 4:1 |
полиолефин |
черный |
