Угловые кабельные наконечники под опрессовку с хвостовиком под 45°
тип:
ТМЛс(45°) (стандарт «КВТ»)
- Предназначены для оконцевания опрессовкой медных кабелей и проводов
- Материал: рафинированная медь марки М1
- Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»)
- Диаметр трубной части наконечников ТМЛс рассчитан под опрессовку жил 1, 2 и 3 классов гибкости
- Монтаж в труднодоступных местах и ограниченном рабочем пространстве
- Зауженная лопатка наконечников стандарта «КВТ» в сравнении с наконечниками по ГОСТ, расширяет область их применения и позволяет монтировать данные наконечники на современные клеммы электротехнических устройств
- Размеры и длина хвостовика наконечников стандарта «КВТ» обеспечивают точное позиционирование для опрессовки
- Специальная серия высокоточных матриц правильной шестигранной формы для опрессовки. Матрицы совместимы с гидравлическими прессами «КВТ»
- Комплексное решение от производителя:
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 25 лет
SKU | товарные позиции Цвет изоляции | кратность | ед.изм | РРЦ (руб.) | к сравнению |
---|---|---|---|---|---|
ТМЛс(45) 6-5 (КВТ) | 100 | шт |
35.56 | добавить | |
ТМЛс(45) 6-6 (КВТ) | 100 | шт |
35.56 | добавить | |
ТМЛс(45) 10-6 (КВТ) | 100 | шт |
55.46 | добавить | |
ТМЛс(45) 10-8 (КВТ) | 100 | шт |
55.46 | добавить | |
ТМЛс(45) 16-6 (КВТ) | 100 | шт |
77.71 | добавить | |
ТМЛс(45) 16-8 (КВТ) | 100 | шт |
77.71 | добавить | |
ТМЛс(45) 25-8 (КВТ) | 100 | шт |
109.66 | добавить | |
ТМЛс(45) 25-10 (КВТ) | 100 | шт |
109.66 | добавить | |
ТМЛс(45) 35-8 (КВТ) | 100 | шт |
138.32 | добавить | |
ТМЛс(45) 35-10 (КВТ) | 100 | шт |
138.32 | добавить | |
ТМЛс(45) 50-8 (КВТ) | 50 | шт |
167.94 | добавить | |
ТМЛс(45) 50-10 (КВТ) | 50 | шт |
167.94 | добавить | |
ТМЛс(45) 70-10 (КВТ) | 50 | шт |
217.85 | добавить | |
ТМЛс(45) 70-12 (КВТ) | 50 | шт |
217.85 | добавить | |
ТМЛс(45) 95-10 (КВТ) | 25 | шт |
390.55 | добавить | |
ТМЛс(45) 95-12 (КВТ) | 25 | шт |
390.55 | добавить | |
ТМЛс(45) 120-12 (КВТ) | 10 | шт |
527.68 | добавить | |
ТМЛс(45) 150-12 (КВТ) | 10 | шт |
747.34 | добавить |
SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
---|---|---|---|---|---|---|---|---|---|

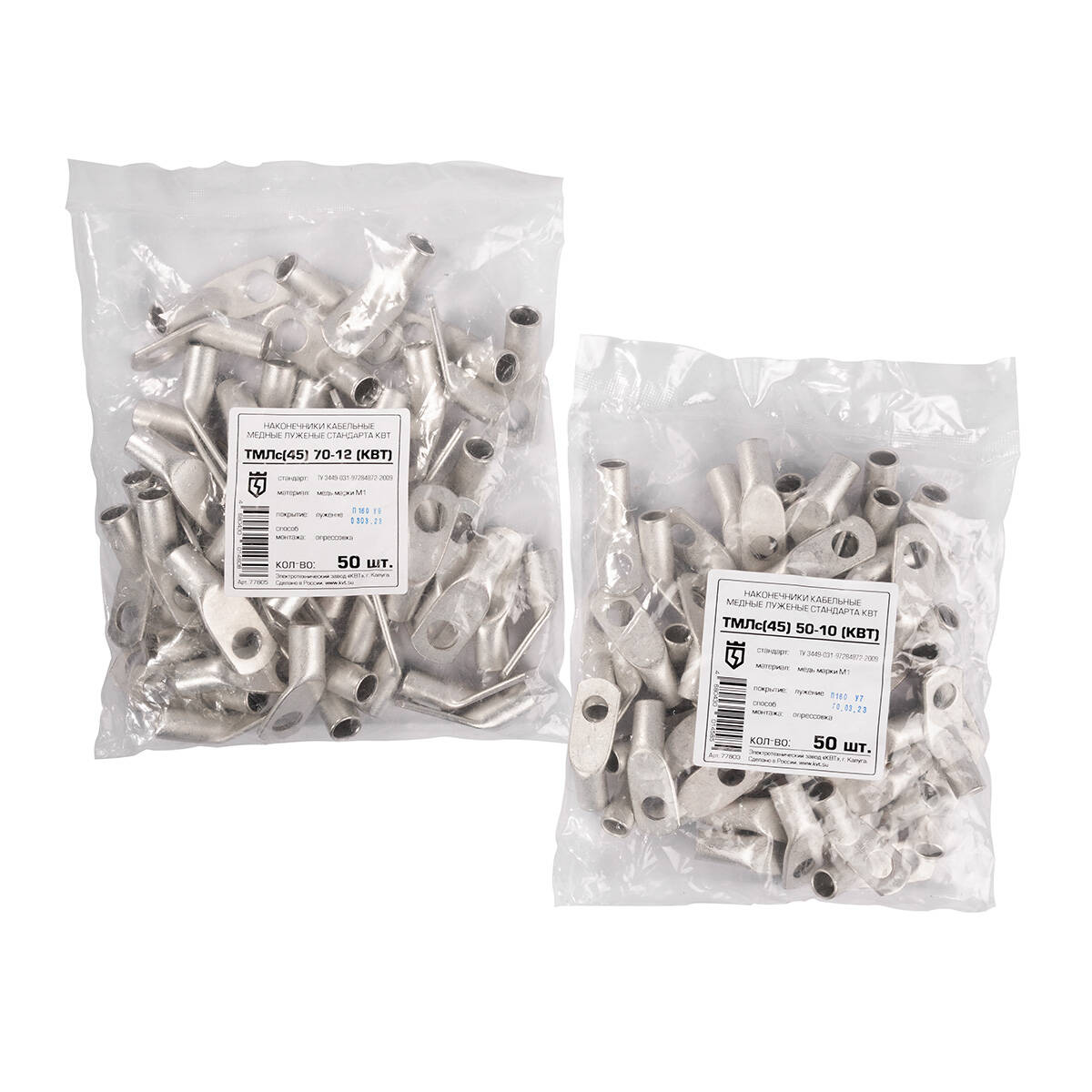

ТМЛс(45) 6-5 (КВТ) | 100 | п/э пакет |
4680430014479 | 9 | 10 | 2.5 | 0.202 | 0.000225 | |
ТМЛс(45) 6-6 (КВТ) | 100 | п/э пакет |
4680430014486 | 10 | 10 | 2 | 0.203 | 0.0002 | |
ТМЛс(45) 10-6 (КВТ) | 100 | п/э пакет |
4680430014493 | 11 | 9 | 2.5 | 0.318 | 0.000248 | |
ТМЛс(45) 10-8 (КВТ) | 100 | п/э пакет |
4680430014509 | 12 | 10 | 3 | 0.338 | 0.00036 | |
ТМЛс(45) 16-6 (КВТ) | 100 | п/э пакет |
4680430014516 | 15 | 15 | 2.5 | 0.584 | 0.000563 | |
ТМЛс(45) 16-8 (КВТ) | 100 | п/э пакет |
4680430014523 | 16 | 15 | 2 | 0.622 | 0.00048 | |
ТМЛс(45) 25-8 (КВТ) | 100 | п/э пакет |
4680430014530 | 20 | 17 | 2.5 | 0.986 | 0.00085 | |
ТМЛс(45) 25-10 (КВТ) | 100 | п/э пакет |
4680430014547 | 15 | 13 | 3 | 0.998 | 0.000585 | |
ТМЛс(45) 35-8 (КВТ) | 100 | п/э пакет |
4680430014554 | 18 | 17 | 3 | 1.38 | 0.000918 | |
ТМЛс(45) 35-10 (КВТ) | 100 | п/э пакет |
4680430014561 | 18 | 16 | 3 | 1.456 | 0.000864 | |
ТМЛс(45) 50-8 (КВТ) | 50 | п/э пакет |
4680430014578 | 18 | 17.5 | 2.5 | 1.746 | 0.000788 | |
ТМЛс(45) 50-10 (КВТ) | 50 | п/э пакет |
4680430014585 | 18 | 18 | 2.5 | 0.9 | 0.00081 | |
ТМЛс(45) 70-10 (КВТ) | 50 | п/э пакет |
4680430014592 | 20 | 17 | 3 | 1.252 | 0.00102 | |
ТМЛс(45) 70-12 (КВТ) | 50 | п/э пакет |
4680430014608 | 20 | 18 | 3 | 1.276 | 0.00108 | |
ТМЛс(45) 95-10 (КВТ) | 25 | п/э пакет |
4680430014615 | 21 | 19 | 2.5 | 1.14 | 0.000998 | |
ТМЛс(45) 95-12 (КВТ) | 25 | п/э пакет |
4680430014622 | 23 | 18 | 3 | 1.162 | 0.001242 | |
ТМЛс(45) 120-12 (КВТ) | 10 | п/э пакет |
4680430014639 | 14 | 15 | 3 | 0.598 | 0.00063 | |
ТМЛс(45) 150-12 (КВТ) | 10 | п/э пакет |
4680430014653 | 15 | 11.5 | 3.5 | 0.716 | 0.000604 |
SKU | товарные позиции Цвет изоляции | L (мм) | B (мм) | H (мм) | D (мм) | d (мм) | d₁ (мм) |
---|---|---|---|---|---|---|---|
ТМЛс(45) 6-5 (КВТ) | 26 | 9 | 10 | 5.3 | 5.1 | 3.5 | |
ТМЛс(45) 6-6 (КВТ) | 26 | 9.5 | 10 | 6.4 | 5.1 | 3.5 | |
ТМЛс(45) 10-6 (КВТ) | 29 | 10 | 11.5 | 6.4 | 6.3 | 4.5 | |
ТМЛс(45) 10-8 (КВТ) | 33 | 12 | 11.5 | 8.4 | 6.3 | 4.5 | |
ТМЛс(45) 16-6 (КВТ) | 32.5 | 12 | 15 | 6.4 | 7.9 | 5.5 | |
ТМЛс(45) 16-8 (КВТ) | 36.5 | 12 | 15 | 8.4 | 7.9 | 5.5 | |
ТМЛс(45) 25-8 (КВТ) | 40.5 | 15 | 17.5 | 8.4 | 9.5 | 6.9 | |
ТМЛс(45) 25-10 (КВТ) | 45.5 | 15 | 17.5 | 10.5 | 9.5 | 6.9 | |
ТМЛс(45) 35-8 (КВТ) | 44 | 16.5 | 20 | 8.4 | 11 | 8.2 | |
ТМЛс(45) 35-10 (КВТ) | 49 | 16.5 | 20 | 10.5 | 11 | 8.2 | |
ТМЛс(45) 50-8 (КВТ) | 48.5 | 19 | 22.5 | 8.4 | 12.6 | 9.6 | |
ТМЛс(45) 50-10 (КВТ) | 52.5 | 19 | 22.5 | 10.5 | 12.6 | 9.6 | |
ТМЛс(45) 70-10 (КВТ) | 57 | 21.5 | 25 | 10.5 | 14.5 | 11.5 | |
ТМЛс(45) 70-12 (КВТ) | 59 | 21.5 | 25 | 13 | 14.5 | 11.5 | |
ТМЛс(45) 95-10 (КВТ) | 63 | 26 | 30 | 10.5 | 17.5 | 13.5 | |
ТМЛс(45) 95-12 (КВТ) | 65 | 26 | 30 | 13 | 17.5 | 13.5 | |
ТМЛс(45) 120-12 (КВТ) | 70.5 | 29 | 32 | 13 | 19.5 | 15 | |
ТМЛс(45) 150-12 (КВТ) | 76 | 30.5 | 36 | 13 | 21 | 16.5 |
SKU | товарные позиции Цвет изоляции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Технология монтажа |
---|---|---|---|---|---|---|---|
ТМЛс(45) 6-5 (КВТ) | 35 |
6 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛс(45) 6-6 (КВТ) | 35 |
6 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛс(45) 10-6 (КВТ) | 35 |
10 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛс(45) 10-8 (КВТ) | 35 |
10 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛс(45) 16-6 (КВТ) | 35 |
16 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛс(45) 16-8 (КВТ) | 35 |
16 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛс(45) 25-8 (КВТ) | 35 |
25 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛс(45) 25-10 (КВТ) | 35 |
25 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛс(45) 35-8 (КВТ) | 35 |
35 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛс(45) 35-10 (КВТ) | 35 |
35 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛс(45) 50-8 (КВТ) | 35 |
50 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛс(45) 50-10 (КВТ) | 35 |
50 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛс(45) 70-10 (КВТ) | 35 |
70 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛс(45) 70-12 (КВТ) | 35 |
70 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛс(45) 95-10 (КВТ) | 35 |
95 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛс(45) 95-12 (КВТ) | 35 |
95 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛс(45) 120-12 (КВТ) | 35 |
120 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛс(45) 150-12 (КВТ) | 35 |
150 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
