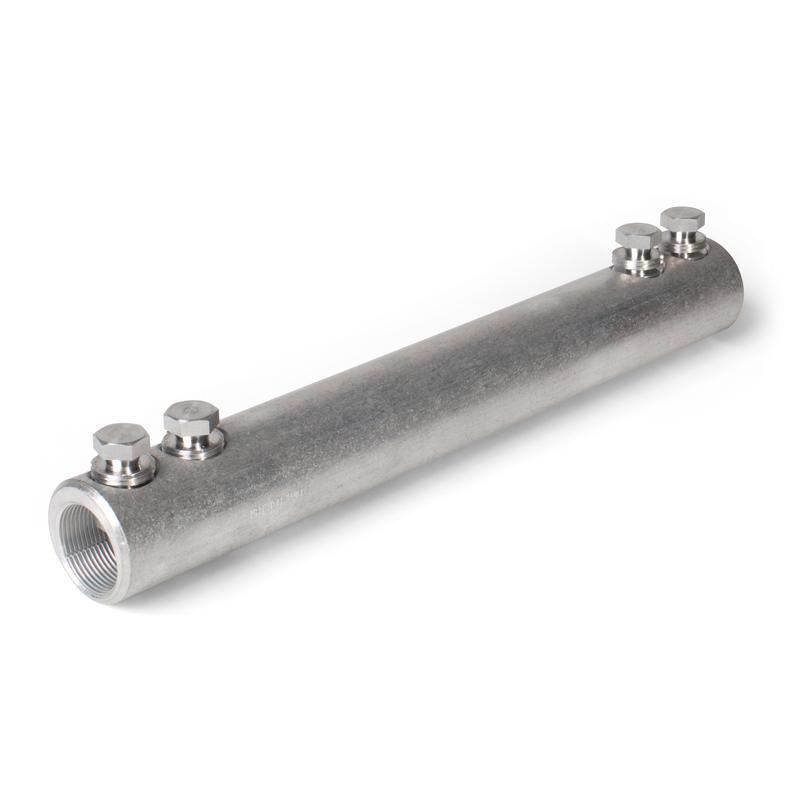

Соединители ремонтные болтовые
тип:
СБР (ТУ 3449-009-97284872-2006)
- Соединители ремонтные болтовые предназначены для соединения любого типа жил кабелей напряжением до 10 кВ при проведении ремонтных работ на существующих кабельных линиях.
- Соединитель мультиразмерный, то есть перекрывает диапазон сечений кабельных жил.
- Соединители предназначены для соединения любых жил в пределах рабочего диапазона.
- Увеличенная длина корпуса соединителей позволяет уменьшить затраты при замене вышедшей из строя кабельной муфты путём её вырезания и установки ремонтных соединителей взамен вышедших из строя без установки дополнительного участка кабеля.
- Материал корпуса — специальный коррозионностойкий алюминиевый сплав, сочетающий в себе высокие электрические и механические характеристики.
- Внутренняя поверхность отверстия для жилы кабеля имеет рифления для увеличения площади контакта и механической прочности;
- Способ монтажа при помощи болтов со срывными головками обеспечивает гарантированное получение контактного соединения, имеющего оптимальные электрические и механические характеристики
- Конструкция болтов предусматривает несколько уровней срывных проточек. При срыве головки болты срываются вровень с поверхностью корпуса независимо от сечения жилы
- Расположение осей болтов в ряд повышает удобство монтажа при проведении ремонтных работ на кабельных линиях
- На корпусе каждого соединителя выбита маркировка с указанием диапазона сечений кабеля
- Инструмент для монтажа НМБ-6
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 25 лет
SKU | товарные позиции Цвет изоляции | кратность | ед.изм | РРЦ (руб.) |
---|---|---|---|---|
4СБР-25/50 (КВТ) | 1 | шт |
746.70 | |
4СБР-70/120 (КВТ) | 1 | шт |
1180.14 | |
4СБР-150/240 (КВТ) | 1 | шт |
1695.42 |
SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
---|---|---|---|---|---|---|---|---|---|
4СБР-25/50 (КВТ) | 1 | п/э пакет |
4680430013779 | 28 | 2 | 2 | 0.152 | 0.000112 | |
4СБР-70/120 (КВТ) | 1 | п/э пакет |
4680430013786 | 28 | 3 | 3 | 0.278 | 0.000252 | |
4СБР-150/240 (КВТ) | 1 | п/э пакет |
4680430013793 | 28 | 4 | 4 | 0.45 | 0.000448 |
SKU | товарные позиции Цвет изоляции | L (мм) | L₂ (мм) | d (мм) | d₁ (мм) | N (мм) |
---|---|---|---|---|---|---|
4СБР-25/50 (КВТ) | 280 | 32 | 19 | 11 | 10 | |
4СБР-70/120 (КВТ) | 280 | 46 | 27 | 17 | 14 | |
4СБР-150/240 (КВТ) | 280 | 56 | 37 | 26 | 14 |
SKU | товарные позиции Цвет изоляции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Технология монтажа |
---|---|---|---|---|---|---|---|
4СБР-25/50 (КВТ) | 10 |
25/ 35/ 50 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминиевый сплав |
без покрытия |
срывные болты |
|
4СБР-70/120 (КВТ) | 10 |
70/ 95/ 120 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминиевый сплав |
без покрытия |
срывные болты |
|
4СБР-150/240 (КВТ) | 10 |
150/ 185/ 240 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминиевый сплав |
без покрытия |
срывные болты |
