Виброустойчивые плоские разъемы «мама» с ПВХ манжетой

тип:

ВРПИ-М (ТУ 3424-001-59861269-2004)

Серия

ПРОФИ

  • Предназначены для формирования быстроразъемных соединений многопроволочных проводов на подвижном составе и в зонах вибрации
  • Материал изоляции: самозатухающий ПВХ.
    Класс V-0 по UL94
  • Термостойкость изоляции: 75 °C
  • Материал дополнительной медной втулки: медь марки М1
  • Материал разъема: латунь марки Л63
  • Покрытие втулки и разъема: электролитическое лужение
  • Максимальное напряжение: 400 В
  • Особенности конструкции:
    • дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким
    • исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
    • поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
    • каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»
  • После опрессовки двухконтурными матрицами МПК-01 «КВТ» медная втулка обжимает провод вдоль изоляции, образуя дополнительную точку фиксации провода и обеспечивая вибростойкое соединение
  • В соответствии с европейскими стандартами, разъемы, используемые на подвижном составе, должны быть оснащены дополнительными медными втулками, обеспечивающими вибростойкость контатных соединений
Эксплуатационно-гарантийные сроки
  • Гарантийный срок хранения 5  лет
  • Гарантийный срок эксплуатации 5  лет
  • Срок службы 25  лет
Вопросы и ответы Сопутствующие товары
@name
youtube-id
youtube-id
youtube-id
draw
SKU товарные позиции Цвет изоляции кратность ед.изм РРЦ (руб.)
ВРПИ-М 1.5-(6.3) серия ПРОФИ (КВТ) 100
шт
4.76
ВРПИ-М 2.5-(6.3) серия ПРОФИ (КВТ) 100
шт
5.50
ВРПИ-М 6.0-(6.3) серия ПРОФИ (КВТ) 100
шт
8.65
SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
ВРПИ-М 1.5-(6.3) серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016356338 10 11.5 1 0.092 0.000115
ВРПИ-М 2.5-(6.3) серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016356369 10 12 1.5 0.108 0.00018
ВРПИ-М 6.0-(6.3) серия ПРОФИ (КВТ) 100
п/э пакет zip-lock
4670016356390 14 11 1.3 0.172 0.0002
SKU товарные позиции Цвет изоляции L (мм) l (мм) B (мм) S (мм) d₁ (мм)
ВРПИ-М 1.5-(6.3) серия ПРОФИ (КВТ) 21 10 6.6 0.4 1.7
ВРПИ-М 2.5-(6.3) серия ПРОФИ (КВТ) 21 10 6.6 0.4 2.3
ВРПИ-М 6.0-(6.3) серия ПРОФИ (КВТ) 23.3 13 6.6 0.4 3.4
SKU товарные позиции Цвет изоляции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Материал контактной части Покрытие контактной части Цвет изоляции Технология монтажа

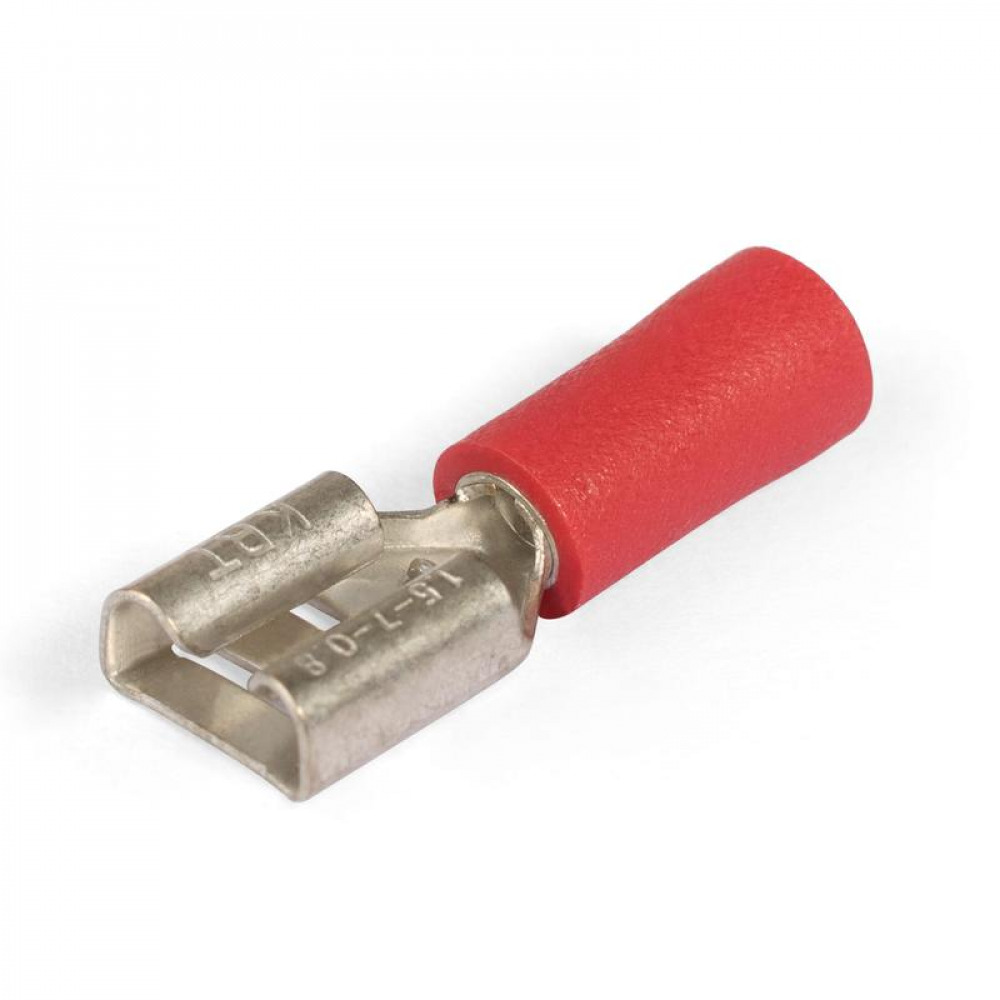

ВРПИ-М 1.5-(6.3) серия ПРОФИ (КВТ)
0.4
0.5/ 0.75/ 1.0/ 1.5
3/ 4/ 5/ 6
латунь
гальваническое лужение
красный
опрессовка
ВРПИ-М 2.5-(6.3) серия ПРОФИ (КВТ)
0.4
1.5/ 2.5
3/ 4/ 5/ 6
латунь
гальваническое лужение
синий
опрессовка

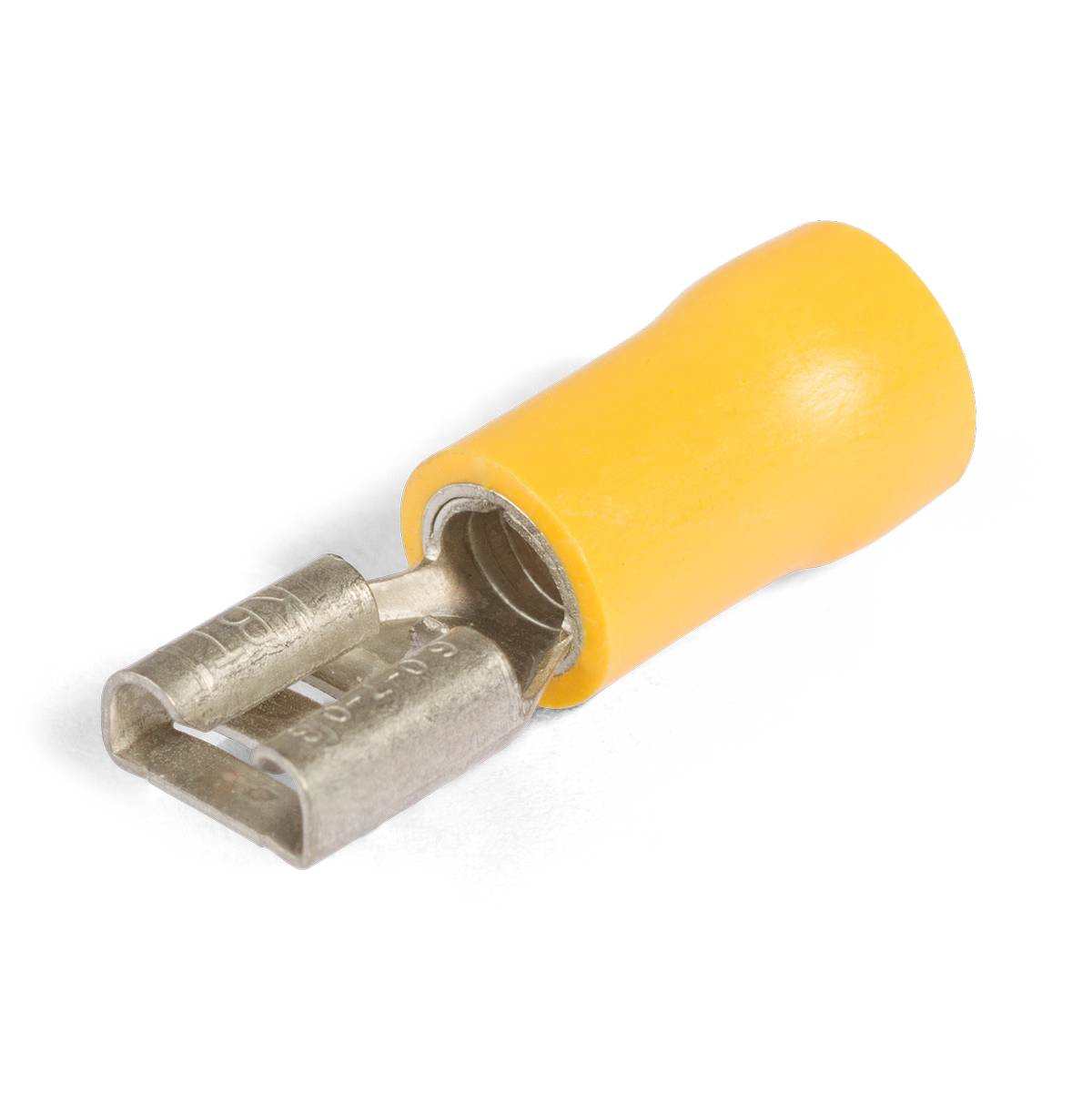

ВРПИ-М 6.0-(6.3) серия ПРОФИ (КВТ)
0.4
4/ 6
3/ 4/ 5/ 6
латунь
гальваническое лужение
желтый
опрессовка
